Mozaikowe tablice synoptyczne dzięki
swojej modułowej konstrukcji pozwalają na budowę systemów
wizualizacji wszędzie tam, gdzie zachodzą zjawiska wolnozmienne
i we wszystkich dziedzinach życia.
Najpowszechniej stosowane są w energetyce, ciepłownictwie,
gazownictwie, wodociągach. Są elementami wspomagającymi
operatywne zarządzanie na poziomie dyspozytorów systemów.
Tablice mogą być wyposażane w elementy aktywne (diody,
wyświetlacze, monitory, sygnalizatory dźwiękowe itp) wzbogacające
informację graficzną, elementy regulacyjne i sterownicze, a
wreszcie mogą stanowić element systemu telemechaniki dla
odwzorowania stanów obiektów nadzorowanego systemu w czasie
rzeczywistym.

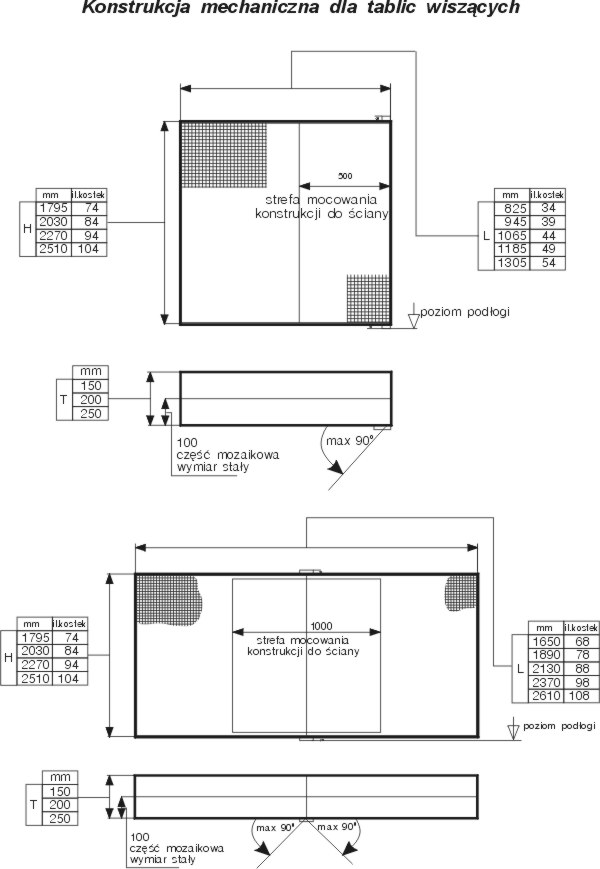

Tablice wykonywane są jako stojące, wiszące,
wbudowane w płaszczyzny szaf i pulpitów. Dla wszystkich typów
konstrukcji przewidziane są wersje proste, łamane, łukowe oraz
kombinowane.
Kolor tła elewacji, do uzgodnienia. Preferowany wg RAL 7035 -
jasno szary.
Uwagi Przestrzeń 2 kostek dookoła wykorzystywana jest do mocowania kratownicy. Możliwe każde wykonanie pośrednie pomiędzy wymiarami skrajnymi. (moduł 24 mm) W celu osiągnięcia większej długości makiety istnieje możliwość zawieszania obok siebie większej ilości pojedynczych segmentów |
| KORPUS "1" Element konstrukcyjny - tworzy samonośną konstrukcję kratową |
 |
| KAPTUREK 24x24
"2" Element elewacji zatrzaskiwany na zaczepach korpusu. Naniesione na nim znaki tworzą rysunek mozaiki. |
|
| MASKOWNICA BOCZNA
"3" Element ozdobny. Maskuje płetwy korpusu. |
 |
| ADAPTER KAPTURKÓW
1/2 ; 1/4 "4" Element zatrzaskiwany na zaczepach korpusu w miejsce kapturka 24x24. Służy do mocowania kapturków 12x24 i 12x12 |
|
| KAPTUREK 12x12
"5" Element elewacji stosowany głównie do opisów. |
 |
| KAPTUREK 12x24
"6" Element elewacji stosowany głównie do opisów szczególnie tam gdzie występuje szczupłość miejsca, a wymagana jest dobra czytelność tekstu. |
|
| ZACZEP MONTAŻOWY
"7" Element służący do mocowania płaszczyzny kratownicy do konstrukcji wsporczej. Zatrzaskiwany czterema płetwami w otworach bocznych korpusu. Przez element konstrukcji wsporczej przykręcany wkrętem M5 do tulei mocującej zaczepu. |
 |
| MODUŁ DIODOWY
"8" Moduł z diodami LED zamontowanymi na płytce drukowanej. Możliwa zabudowa innych elementów. Całość zamknięta w dzielą obudowę z tworzywa, wsuwana jest od tyłu w otwór korpusu. |
|
| WTYCZKA
SAMOZACISKOWA "9" Zakończenie przewodów zasilających elementy modułu. Łatwy montaż i serwis. |

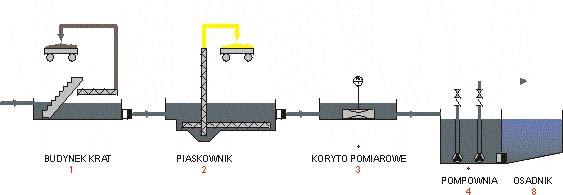

SCHEMAT TECHNOLOGICZNY OCZYSZCZALNI ŚCIEKÓW

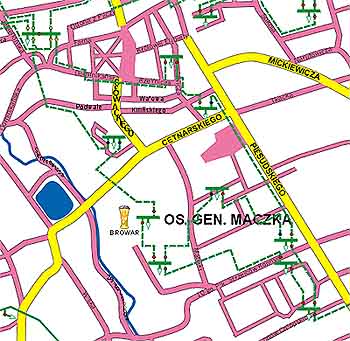

SIEĆ ENERGETYCZNA NA PODKŁADZIE PLANU MIASTA

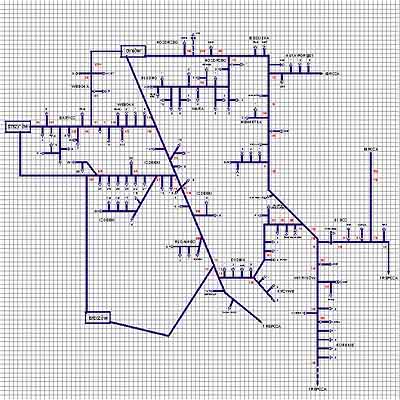

SCHEMAT SIECI 15 kV
